高效压缩空气解决方案
阿特拉斯·科普柯的GA7-15/GA18-22/45-75VSD永磁变频压缩机精巧的驱动和智能控制让其拥有出色的可靠性和效率。该系列是采用了内置永磁电机（iPM）和独特的压缩机专用变频器的变转速驱动压缩机。GA7-15/GA18-22/45-75 VSD比定频机型平均节能35%*，为空压机行业树立了成本节约与稳定性能的新标杆。
创新
GA7-15/GA18-22/45-75 VSD 压缩机配置了阿特拉斯·科普柯
设计的无泄漏驱动系统。GA45-75VSD IPM采用真空回油系统
（VES），避免喷油螺杆压缩机轴封的泄漏。
精巧、智能
用于空气压缩机的专用变频器
• 阿特拉斯·科普柯彩屏控制器，变转速控制逻辑满足不同工况运行。
• 采用市场已验证的高效设计及零件
高效
• 与定转速相比该系列在最大气量时比功耗（SER）平均降低
10%。在气量需求剧烈变化时，比非变转速驱动的压缩机平
均节能35%*。
• 采用IE4效率等级电机、直联驱动，减少能效损失。
• 采用独特的进气阀优化了空气进入螺杆转子流动，降低了压力
降和空气损失。
可靠
低维护：采用真空回油系统的无泄漏驱动系统（GA45-75VSD
iPM ）。
• 模块化设计，使用成熟机型的成熟设计和零件。
• W翅片冷却器确保在恶劣环境下性能稳定。
*指节能数据由阿特拉斯·科普柯工厂比较多台GA定频机测试长时间测试平均值得出。

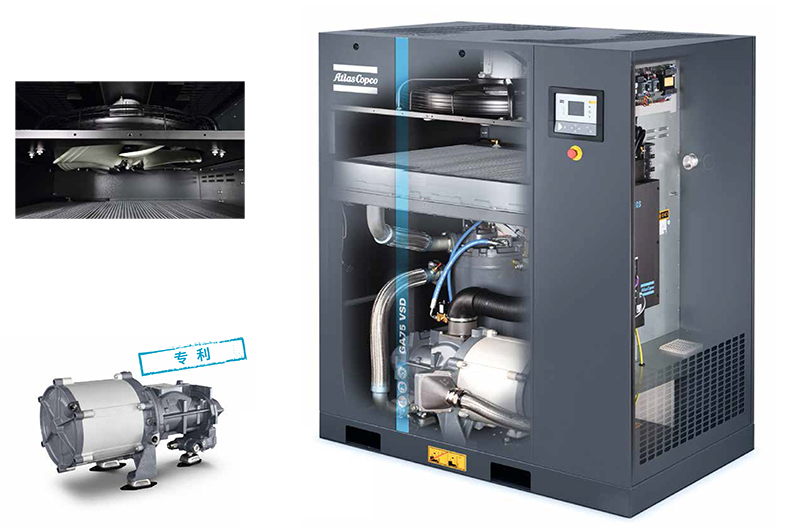

精巧驱动、智能控制的
GA7-15/GA18-22/45-75 VSD 永磁变转速压缩机
1、内置永磁(iPM)电机
•非常高效：IE4
•紧凑、油冷、专用设计
• IP66 (GA45-75VSD)
•无需冷却风
•油润滑电机
2、压缩转子
•阿特拉斯·科普柯设计并制造
•稳定、低噪音
•高效
3、直接驱动
• 无齿轮、无皮带
• 紧凑：占地面积减少30%*
*与阿特拉斯·科普柯上一代定频机型相比
4、W翅片冷却系统
• W翅片冷却器确保在恶劣环境下性能稳定。
• 轴流风水增强冷却性能
5、油/气分离器
• 减少空气含油量：得益于直立的油分罐设计，含油量极低
• 易于维护
6、ELektronikon 控制器
• 内置算法降低，降低系统压力和能源损耗
• 报警显示，维修保养计划，在线可视化显示状态
• 报警显示，支持维修保养计划，在线可视化显示状态
7、独特的变频器
• 空气压缩机专用变频器
• 异常条件自调节控制保护设备，减少生产损失
永磁驱动 VSD 系列平均节能 35%* 以上
阿特拉斯·科普柯的 GAVSD 通过电机变转速贴近客户的空气需求变化，与非变转速机型相比平均节能35%。
为什么选择阿特拉斯·科普柯的变转速技术？
• 在用气量需求剧烈变化时 (15-100%)，平均节能超过GA45-75VSD iPM35%*。
• Elektronikon控制器控制电机转速
• 独特的NEOS变频器 (GA45-75VSD)
• 油冷 iPM 电机可以在全系统压力下启/停而无需卸载
• 无启动峰值电流
功能完善的监控
新一代Elektronikon®控制器具有强大的控制和监控功能，可以增加压缩机的运行效率和可靠性。Elektronikon®通过控制主电机的运行和控制压力在较小的压力带内提高能源效率。
双压力设定
大多数生产过程中空气需求量存在大幅波动，不同时段对压力的需求也可能不同，这会造成能源的巨大浪费。Elektronikon® 控制器可以手动或自动设置两个不同的系统压力带，以优化能源使用，减少运行费用。
节能控制
节能控制是通过在低工况应用时停止风扇运转来达到节能的。采用环境温度传感器监控所需的露点下降，Elektronikon® 起/停干燥机，降低能耗水平。
周期计时
内建计时器，设置可支持任意的工作计划 — 每天、每周或者根据您的实际情况和需求来自定义设定。
可选项多台压缩机控制器
选项多台压缩机控制器可以简单的实现集中控制，降低系统压力达到节能的效果。
仅仅需要一个使用权证即可安装控制 4 台 (ES4i) 或 6 台 (ES6i) 压缩机。
SMARTLINK智联星*:数据监控 (GA45-75VSD)
• 远程监控系统帮助您优化压缩空气系统，节约能源成本
• 全面监视整个压缩空气管网
• 对潜在问题进行预警，提醒用户做出预防措施
* 更多信息可联系当地销售代表
GA7-15/18-22 VSD 流程图
GA45-75 VSD 流程图
